LCM接口通讯说明

2019-08-24 23:14:16 301
立即下载

最常见的LCD模块接口协议是:
 1。并行接口
 2.串行接口
 3.串行或并行配置到微处理器
 4. TFT接口


1.

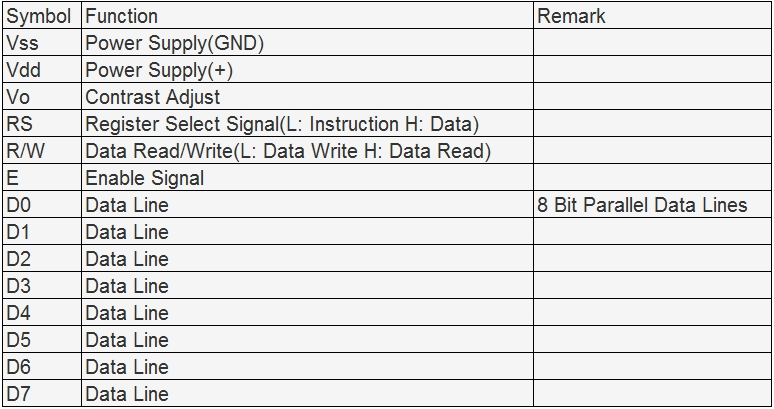

并行接口并行接口通常通过8个数据引脚和3条控制线控制LCD。使用的控制线是启用(E),寄存器选择(RS)和读/写(R / W)。RS告诉LCD模块发送的信息是指令还是数据。Enable告诉LCD模块LCD模块可以解释寄存器中的数据或指令。某些控制器可能有多个启用控制线。读/写告诉模块是从数据库写入数据还是从寄存器读取数据。

类型
* 6800类型 - 并行数据(4位/ 8位),具有读/写线,使能线
* 8080类型 - 具有写入线,读取线的并行数据(4位/ 8位)

一些并行接口连接示例是:
a.6800 8位并行

LCMinterface_1

b.4位并行

LCMinterface_1

2.串行接口
类型

*串行 - 串行数据输入,寄存器选择,复位和串行时钟
 自定义 - 各种配置 - 添加锁存器,芯片选择
* SPI(串行外设接口)
 SPI(3线)使用串行数据输出,串行数据输入和串行时钟
 SPI(4线)增加芯片选择
 自定义 - 各种配置 - 串行数据,串行时钟,锁存,片选
 时序和操作可能与通常的SPI
* I 2 C(内部集成电路)不同 - 使用串行数据线和串行时钟

一些串行接口连接示例如下:
串行

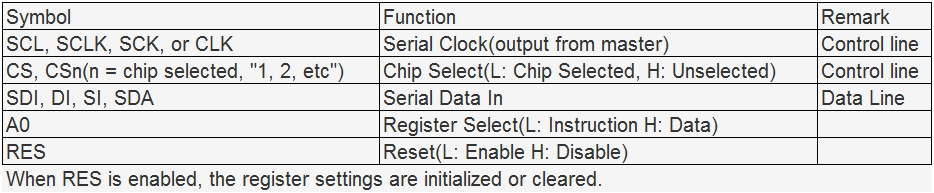

串行LCD控制器通常具有一个写入数据且无法读取的串行数据线。通常,寄存器选择线(有时指定为A0)用于告诉控制器输入数据是显示信息还是控制器命令

串行接口示例

LCMinterface_1

SPI接口
SPI或串行外设接口总线是一种同步(数据与时钟同步)串行数据链路标准,以全双工模式运行,这意味着可以同时相互通信的设备。为此,需要两条数据线。使用此标准,设备以主/从模式通信,其中主设备(主机处理器)启动数据和时钟。LCD模块是连接到数据总线的(或其中一个)外围从设备。多个外围设备(显示模块和其他设备)在同一串行数据总线上寻址。但是,LCD模块只会在芯片选择线激活时(通常为低电平)监听它看到的数据。如果芯片选择线处于非活动状态(通常为高电平),则LCD模块将侦听总线上的数据,但忽略它。发生此状态时,SDO线无效。SPI总线由四个逻辑信号,两条控制线和两条数据线组成,通常称为SPI(4线)。

串行SPI接口示例

LCMinterface_1


有时,SDI(串行数据输入)可以从摩托罗拉这些线路的原始名称和SDO的MISO(主机输入从机输出)中称为MOSI(主机输出从机输入)。芯片选择线可以替代地标记为SS(从选择)或STE(从发送启用)。SPI有时被称为National Semiconductor的商标Microwire,它本质上是SPI的前身,它只支持半双工。

通过CS(片选),LCD控制器可以选择相应的外围设备。该引脚主要是低电平有效。在未选择状态下,SDO线是高阻抗的,因此是无效的。无论是否选择,时钟线SCL都被带到设备。时钟用作数据通信的同步。

片选信号CS对于单个器件系统是可选的,因为如果其他线专用于SPI,则可以将LCD模块的CS输入连接到低电平。这有时称为3线SPI接口。

SPI数据传输通常涉及两个移位寄存器。大多数显示模块应用通常使用8位字。但是,也使用不同大小的字,例如12位。按照惯例,最高有效位从一个移位寄存器移出,而最低有效位移入。如果CS(片选)低(有效),则该字写入存储器。如果不是,则忽略数据。

由于SPI接口协议是事实上的标准,因此使用标准协议的许多变体。例如,当配置用于串行通信的IC驱动器芯片时,芯片制造商可以使用一些并行数据线。当配置用于串行通信的IC驱动器芯片时,芯片制造商可以使用一些并行数据线。

2 C(内部集成电路)
2 C仅使用两条双向线,串行数据线(SDA)和串行时钟(SCL),它们通常都通过电阻上拉。使用的典型电压为+5 V或+3.3 V. I2C接口的优势之一是micro可以通过两个I / O引脚和软件控制多个器件。由于I2C设计,它只是半双工。接口通常发送8位字,首先发送最高有效位。

LCMinterface_1

3.微处理器的串行或并行配置
某些模块可能包含其他控制线。一些示例是:
C86 - 定义特定的MPU接口。例如,L:8080,H:6800,
CS - Chip Select。例如,L:芯片选择,H:未选择芯片

LCMinterface_1

4. TFT接口

类型
* 3线,4线串行SPI
* 8位,9位,16位,18位接口,6800/8080系列MPU
* 6位,8位串行RGB
* 16位,18位,24位并行RGB
* 6位,8位LVDS
* MIPI
 LCMinterface02

一些TFT接口连接示例是:
3线,4线串行SPI
8位,9位,16位,18位接口,6800/8080系列MPU
16位,18位并行RGB
 LCMinterface03

24位并行RGB
8位串行RGB
 LCMinterface04

6位,8位LVDS

(1)什么是LVDS?
LVDS(低压差分信号)技术提供具有低压差和差分信号的端口。美国公司由NS Technology Co.开发,使用数字视频信号解决过量的资源消耗并减少EMI(电磁干扰),同时使用TTL(晶体管 - 晶体管逻辑)传输高比特率数据。LVDS端口能够在PCB走线或平衡电缆之间执行差分数据传输,输出电压摆幅相对较低(350mV),传输速度高达数百兆位/秒,电压差较小。因此,低电压摆幅和低电流驱动应用导致资源消耗和噪声的显着降低。

(2)端口输出
a。6位LVDS输出端口
使用单个电路进行传输,端口为每个原色信号实现6位数据,从而提供18位RGB数据。此输出也称为18位或18位LVDS端口。

湾 6位双向LVDS输出端口
使用双路双电路传输,该端口为每个原色信号实现6位数据,为单通道和双通道数据提供18位,总共36位RGB数据。此输出也称为36位或36位LVDS端口。

C。8位单电路LVDS输出端口
使用单个电路进行传输,该端口为每个原色信号实现8位数据,提供24位RDB数据。此输出也称为24位或24位LVDS端口。

d。8位双向LVDS输出端口
使用双路双电路传输,该端口为每个原色信号实现8位数据,为单通道和双通道数据提供24位,总共48位RGB数据。此输出也称为48位或48位LVDS端口。

(3)港口特征
a。高速传输速率平均为655Mbps
b。低电压,低功耗,低EMI,350mV电压摆幅
c。抗干扰能力,差分信号传输

* MIPI
(1)MIPI定义
用于相机,显示器,基带和RF接口等设备的连接器端口在MIPI Alliance规范下标准化。这些规范包括设计,制造成本,结构复杂性,功耗和EMI程度。

(2)MIPI特点
a。高传输速度:1Gbps /通道,4Gbps吞吐量
b。低功耗:200mV电压摆幅,200mV共模电压
c。噪音控制
d。减少引脚数,实现高效的PCB布局
